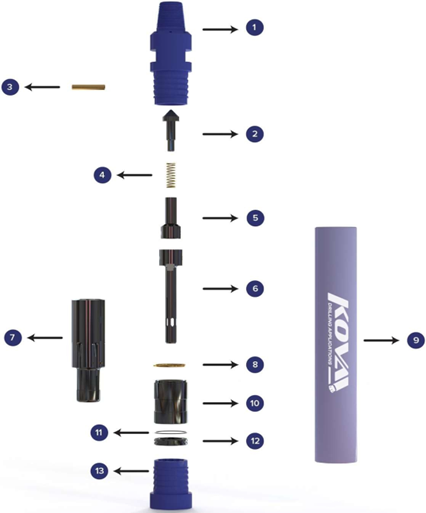

KH600M 6" Mission Hammer
| Part list | ||
|---|---|---|
| Item | Part number | Description |
| 1 | KH 6001 | Back Head 3 1/2″ Regular Pin |
| 2 | KH 6502 | Check Valve |
| 3 | KH 6503 | Check Valve Spring |
| 4 | KH 6504 | Air Distributor |
| 5 | KH 6507 | Rubber Spacer |
| 6 | KH 6506 | Control Tube |
| 7.1 | KH 6505 – 1 | Choke – Blank |
| 7.2 | KH 6505 – 2 | Choke – 1/8″ |
| 7.3 | KH 6505 – 3 | Choke – 3/16″ |
| 8 | KH 6508 | CT Head |
| 9 | KH 6510 | Piston, Mission |
| 10 | KH 6002 | Barrel, 143mm |
| 11 | KH 6000 | Piston Retainer Ring |
| 12 | KH 6511 | Guide Bush O-Ring |
| 13 | KH 6512 | Guide Bush, Mission |
| 14.1 | KH 6513 | Bit Lock, Mission |
| 14.2 | KH 6515 | Bit Lock, O-Ring |
| 15 | KH 6003 | Drive Sub, Mission, 143mm |
| 16 | KH 6013 | Service Kit – Items 3, 7, 12, 14, 2 |
| 17 | KH 6014 | Recon Kit – Items 1, 2, 10, 14, 1, 15, 16 |
| 17 | KH 6014 | Recon Kit – Items 1, 2, 10, 14, 1, 15, 16 |
KH650M 6.5" Mission XL Hammer
| Part list | ||
|---|---|---|
| Item | Part number | Description |
| 1 | KH 6501 | Back Head 3 1/2″ Regular Pin |
| 2 | KH 6502 | Check Valve (NRV) |
| 3 | KH 6503 | Check Valve Spring |
| 4 | KH 6504 | Air Distributor |
| 5 | KH 6507 | Rubber Spacer |
| 6 | KH 6506 | Control Tube |
| 7.1 | KH 6505 – 1 | Choke – Blank |
| 7.2 | KH 6505 – 2 | Choke – 1/8″ |
| 7.3 | KH 6505 – 3 | Choke – 3/16″ |
| 8 | KH 6508 | CT Head |
| 9 | KH 6510 | Piston, Mission |
| 10 | KH 6509 | Barrel, 148mm |
| 11 | KH 6000 | Piston Retainer Ring |
| 12 | KH 6511 | Guide Bush O-Ring |
| 13 | KH 6512 | Guide Bush, Mission |
| 14.1 | KH 6513 | Bit Lock, Mission |
| 14.2 | KH 6515 | Bit Lock, O-Ring |
| 15 | KH 6514 | Drive Sub, Mission, 148mm |
| 16 | KH 6517 | Service Kit – Items 3, 7, 12, 14.2 |
| 17 | KH 6523 | Recon Kit – Items 1, 2, 10, 14.1, 15, 16 |
KH600ǪL 6" ǪL Hammer
| Part list | ||
|---|---|---|
| Item | Part number | Description |
| 1 | KH 6501 | Back Head 3 1/2″ Regular Pin |
| 2 | KH 6502 | Check Valve (NRV) |
| 3 | KH 6503 | Check Valve Spring |
| 4 | KH 6504 | Air Distributor |
| 5 | KH 6507 | Rubber Spacer |
| 6 | KH 6506 | Control Tube |
| 7.1 | KH 6505 – 1 | Choke – Blank |
| 7.2 | KH 6505 – 2 | Choke – 1/8″ |
| 7.3 | KH 6505 – 3 | Choke – 3/16″ |
| 8 | KH 6508 | CT Head |
| 9 | KH 6004 | Piston, QL |
| 10 | KH 6008 | Barrel, QL, 143mm |
| 11 | KH 6000 | Piston Retainer Ring |
| 12 | KH 6511 | Guide Bush O-Ring |
| 13 | KH 6005 | Guide Bush, QL |
| 14.1 | KH 6006 | Bit Lock, QL |
| 14.2 | KH 6515 | Bit Lock, O-Ring |
| 15 | KH 6007 | Drive Sub, QL, 148mm |
| 16 | KH 6015 | Service Kit – Items 3, 7, 12, 14.2 |
| 17 | KH 6016 | Recon Kit – Items 1, 2, 10, 14.1, 15, 16 |
KH650ǪL 6.5" ǪL XL Hammer
| Part list | ||
|---|---|---|
| Item | Part number | Description |
| 1 | KH 6501 | Back Head 3 1/2″ Regular Pin |
| 2 | KH 6502 | Check Valve (NRV) |
| 3 | KH 6503 | Check Valve Spring |
| 4 | KH 6504 | Air Distributor |
| 5 | KH 6507 | Rubber Spacer |
| 6 | KH 6506 | Control Tube |
| 7.1 | KH 6505 – 1 | Choke – Blank |
| 7.2 | KH 6505 – 2 | Choke – 1/8″ |
| 7.3 | KH 6505 – 3 | Choke – 3/16″ |
| 8 | KH 6508 | CT Head |
| 9 | KH 6004 | Piston, QL |
| 10 | KH 6518 | Barrel, QL, 148mm |
| 11 | KH 6000 | Piston Retainer Ring |
| 12 | KH 6511 | Guide Bush O-Ring |
| 13 | KH 6005 | Guide Bush, QL |
| 14.1 | KH 6006 | Bit Lock, QL |
| 14.2 | KH 6515 | Bit Lock, O-Ring |
| 15 | KH 6519 | Drive Sub, QL, 148mm |
| 16 | KH 6524 | Service Kit – Items 3, 7, 12, 14.2 |
| 17 | KH 6525 | Recon Kit – Items 1, 2, 10, 14.1, 15, 16 |

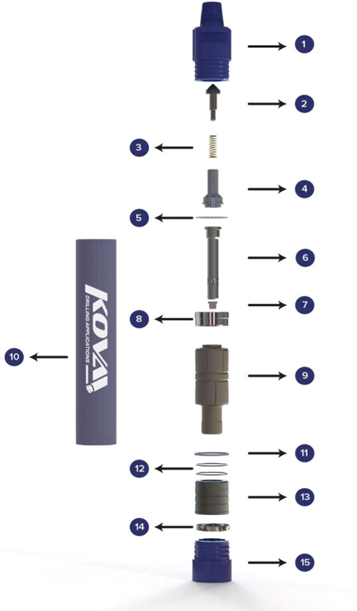

KM500M 5" Mission Hammer
| Part list | ||
|---|---|---|
| Item | Part number | Description |
| 1 | KM 5001 | Back Head 3 1/2″ Regular Pin |
| 2 | KM 5002 | Check Valve (NRV) |
| 3 | KM 5003 | Choke |
| 4 | KM 5004 | Check Valve Spring |
| 5 | KM 5005 | Air Distributor |
| 6 | KM 5006 | Control Tube |
| 7 | KM 5007 | Piston, Mission |
| 8 | KM 5008 | Piston Retainer Ring |
| 9 | KM 5009 | Barrel, Mission, 124mm |
| 10 | KM 5010 | Guide Bush, Mission |
| 11 | KM 5011 | Bitlock, O-Ring |
| 12 | KM 5012 | Bitlock, Mission |
| 13 | KM 5013 | Drive Sub, Mission, 124mm |
| 14 | KM 5014 | Service Kit – Items 2, 4, 11 |
| 15 | KM 5015 | Recon Kit – Items 1, 2, 9, 12, 13, 14 |
KM550M 5.5" Mission XL Hammer
| Part list | ||
|---|---|---|
| Item | Part number | Description |
| 1 | KM 5501 | Back Head 3 1/2″ Regular Pin |
| 2 | KM 5002 | Check Valve (NRV) |
| 3 | KM 5003 | Choke |
| 4 | KM 5004 | Check Valve Spring |
| 5 | KM 5005 | Air Distributor |
| 6 | KM 5006 | Control Tube |
| 7 | KM 5007 | Piston, Mission |
| 8 | KM 5008 | Piston Retainer Ring |
| 9 | KM 5502 | Barrel, Mission, 128mm |
| 10 | KM 5010 | Guide Bush, Mission |
| 11 | KM 5011 | Bitlock, O-Ring |
| 12 | KM 5012 | Bitlock, Mission |
| 13 | KM 5503 | Drive Sub, Mission, 128mm |
| 14 | KM 5504 | Service Kit – Items 2, 4, 11 |
| 15 | KM 5505 | Recon Kit – Items 1, 2, 9, 12, 13, 14 |
KM500M 5" ǪL Hammer
| Part list | ||
|---|---|---|
| Item | Part number | Description |
| 1 | KM 5001 | Back Head 3 1/2″ Regular Pin |
| 2 | KM 5002 | Check Valve (NRV) |
| 3 | KM 5003 | Choke |
| 4 | KM 5004 | Check Valve Spring |
| 5 | KM 5005 | Air Distributor |
| 6 | KM 5006 | Control Tube |
| 7 | KM 5016 | Piston, QL |
| 8 | KM 5008 | Piston Retainer Ring |
| 9 | KM 5017 | Barrel, QL, 124mm |
| 10 | KM 5018 | Guide Bush, QL |
| 11 | KM 5011 | Bitlock, O-Ring |
| 12 | KM 5019 | Bitlock, QL |
| 13 | KM 5020 | Drive Sub, QL, 124mm |
| 14 | KM 5021 | Service Kit – Items 2, 4, 11 |
| 15 | KM 5022 | Recon Kit – Items 1, 2, 9, 12, 13, 14 |
KM550ǪL 5.5" ǪL XL Hammer
| Part list | ||
|---|---|---|
| Item | Part number | Description |
| 1 | KM 5001 | Back Head 3 1/2″ Regular Pin |
| 2 | KM 5002 | Check Valve (NRV) |
| 3 | KM 5003 | Choke |
| 4 | KM 5004 | Check Valve Spring |
| 5 | KM 5005 | Air Distributor |
| 6 | KM 5006 | Control Tube |
| 7 | KM 5016 | Piston, QL |
| 8 | KM 5008 | Piston Retainer Ring |
| 9 | KM 5017 | Barrel, QL, 128mm |
| 10 | KM 5018 | Guide Bush, QL |
| 11 | KM 5011 | Bitlock, O-Ring |
| 12 | KM 5019 | Bitlock, QL |
| 13 | KM 5020 | Drive Sub, QL, 128mm |
| 14 | KM 5021 | Service Kit – Items 2, 4, 11 |
| 15 | KM 5022 | Recon Kit – Items 1, 2, 9, 12, 13, 14 |

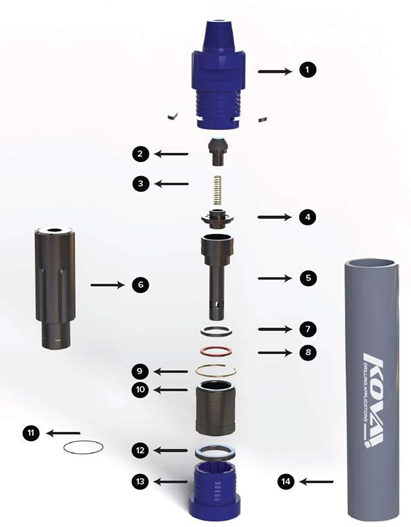

KH800M 8in Mission Hammer
| Part list | ||
|---|---|---|
| Item | Part number | Description |
| 1 | KM 5001 | Back Head 4 1/2″ Regular Pin |
| 2 | KM 5002 | Check Valve (NRV) |
| 3 | KM 5003 | Check Valve Spring |
| 4 | KM 5004 | Air Distributor |
| 5 | KM 5005 | Control Tube |
| 6 | KM 5006 | Piston, Mission |
| 7 | KM 5016 | Buffer Ring |
| 8 | KM 5008 | Spacer |
| 9 | KM 5017 | Piston Retainer Ring |
| 10 | KM 5018 | Guide Bush, Mission |
| 11 | KM 5011 | Bitlock, O-Ring |
| 12 | KM 5019 | Bitlock, Mission |
| 13 | KM 5020 | Drive Sub, Mission |
| 14 | KM 5021 | Barrel, Mission |
| 15 | KM 5022 | Service Kit – Items 3, 11 |
| 16 | KM 80016 | Recon Kit – Items 1, 2, 13, 14, 15 |
KH800ǪL 8in ǪL Hammer
| Part list | ||
|---|---|---|
| Item | Part number | Description |
| 1 | KM 5001 | Back Head 4 1/2″ Regular Pin |
| 2 | KM 5002 | Check Valve (NRV) |
| 3 | KM 5003 | Check Valve Spring |
| 4 | KM 5004 | Air Distributor |
| 5 | KM 5005 | Control Tube |
| 6 | KM 5006 | Piston, QL |
| 7 | KM 5016 | Buffer Ring |
| 8 | KM 5008 | Spacer |
| 9 | KM 5017 | Piston Retainer Ring |
| 10 | KM 5018 | Guide Bush, QL |
| 11 | KM 5011 | Bitlock, O-Ring |
| 12 | KM 5019 | Bitlock, QL |
| 13 | KM 5020 | Drive Sub, QL |
| 14 | KM 5021 | Barrel, QL |
| 15 | KM 5022 | Service Kit – Items 3, 11 |
| 16 | KM 80016 | Recon Kit – Items 1, 2, 13, 14, 15 |
